转：一文看懂IGBT的七代发展史

来源：内容来自「英飞凌工业半导体」，作者：赵佳 ，谢谢。

话说公元2018年，IGBT江湖惊现第六代和第七代的掌门人，一时风头无两，各路吃瓜群众纷纷猜测二位英雄的出身来历。不禁有好事者梳理了一下英家这些年，独领风骚的数代当家掌门人，分别是：

呃，好像分不清这都谁是谁?

呃，虽然这些IGBT“掌门人”表面看起来都一样，但都是闷骚型的。只能脱了衣服，做个“芯”脏手术。。。

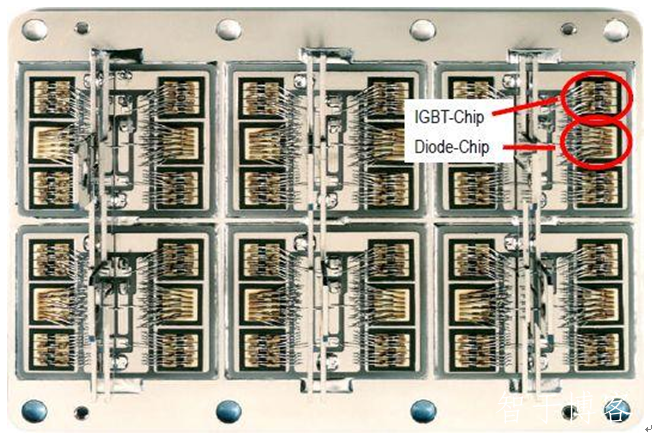

像这样，在芯片上，横着切一刀看看。

好像，有点不一样了。。。

故事，就从这儿说起吧。。。

史前时代-PT

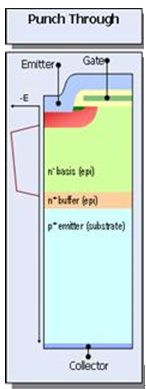

PT是最初代的IGBT，它使用重掺杂的P+衬底作为起始层，在此之上依次生长N+ buffer，N- base外延，最后在外延层表面形成元胞结构。它因为截止时电场贯穿整个N-base区而得名。它工艺复杂，成本高，而且需要载流子寿命控制，饱和压降呈负温度系数，不利于并联，虽然在上世纪80年代一度呼风唤雨，但在80年代后期逐渐被NPT取代，目前已归隐江湖，不问世事，英飞凌目前所有的IGBT产品均不使用PT技术。

初代盟主——IGBT2

特征：平面栅，非穿通结构(NPT)

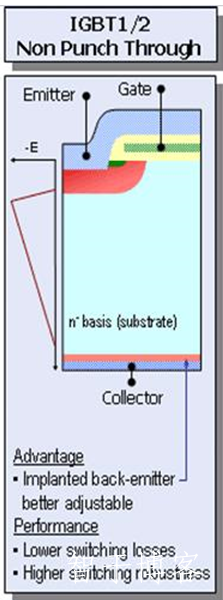

NPT-IGBT于1987年出山，很快在90年代成为江湖霸主。NPT与PT不同在于，它使用低掺杂的N-衬底作为起始层，先在N-漂移区的正面做成MOS结构，然后用研磨减薄工艺从背面减薄到 IGBT 电压规格需要的厚度，再从背面用离子注入工艺形成P+ collector。在截止时电场没有贯穿N-漂移区，因此称为“非穿通”型IGBT。NPT不需要载流子寿命控制，但它的缺点在于，如果需要更高的电压阻断能力，势必需要电阻率更高且更厚的N-漂移层，这意味着饱和导通电压Vce(sat)也会随之上升，从而大幅增加器件的损耗与温升。

技能：低饱和压降，正温度系数，125℃工作结温，高鲁棒性

因为N-漂移区厚度大大降低了，因此Vce(sat)相比PT大大减少。正温度系数，利于并联。

名号：DLC，KF2C，S4…

等等，好像混进了什么奇怪的东西！

没写错！S4真的不是IGBT4，它是根正苗红的IGBT2，适用于高频开关应用，硬开关工作频率可达40kHz。这一明星产品，至今销路仍然不错。

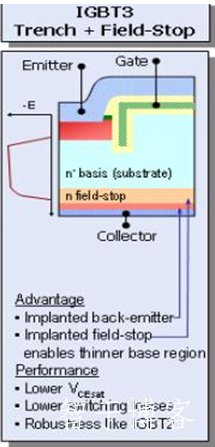

性能飞跃--IGBT3
