LPCVD TEOS 与 PECVD TEOS 的综合对比
LPCVD TEOS 与 PECVD TEOS 的综合对比

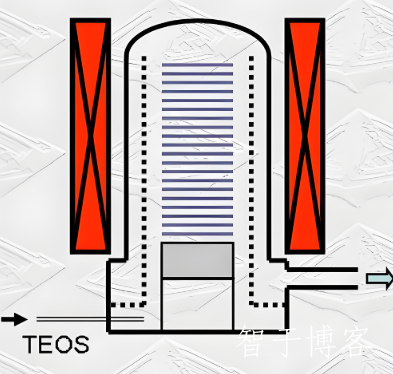

1. 设备原理
| 参数 | LPCVD TEOS | PECVD TEOS |
|---|---|---|
| 反应环境 | 高温（600-800°C）、低压（0.1-1 Torr） | 低温（200-400°C）、等离子体辅助（射频电源） |
| 设备复杂度 | 简单（无需等离子体系统） | 复杂（需等离子体发生器和射频电源） |
| 温度控制 | 依赖高温加热系统 | 依赖低温等离子体激活反应 |
| 典型设备厂商 | ASM International、Tokyo Electron | Applied Materials、Lam Research |
2. 工艺原理
| 参数 | LPCVD TEOS | PECVD TEOS |
|---|---|---|
| 反应机理 | TEOS热分解：Si(OC₂H₅)₄ → SiO₂ + 副产物 | 等离子体分解气体，生成活性自由基沉积SiO₂ |
| 沉积速率 | 较慢（10-50 nm/min） | 较快（100-500 nm/min） |
| 薄膜质量 | 高纯度、低缺陷、致密 | 可能含氢/碳杂质、疏松 |
| 台阶覆盖性 | 优异（适合高深宽比结构） | 一般（对复杂结构覆盖不均匀） |
| 应力特性 | 低应力（<100 MPa） | 高应力（200-500 MPa） |
3. 成本与市场
| 参数 | LPCVD TEOS | PECVD TEOS |
|---|---|---|
| 设备成本 | 中高（高温系统） | 高（等离子体系统） |
| 运行成本 | 高（能耗大） | 中低（低温节能） |
| 维护成本 | 低（结构简单） | 高（等离子体部件易损耗） |
| 市场定位 | 高端器件（如逻辑芯片栅极） | 量产型器件（如存储器层间介质） |
4. 优缺点对比
| 类型 | 优点 | 缺点 |
|---|---|---|
| LPCVD TEOS | 1. 薄膜致密、缺陷少 2. 台阶覆盖性极佳 3. 高温退火后稳定性高 | 1. 沉积速率慢 2. 高温限制衬底选择 |
| PECVD TEOS | 1. 低温工艺兼容性强 2. 沉积速率快 3. 适合量产 | 1. 薄膜含杂质 2. 应力高易开裂 |
5. 在碳化硅（SiC）功率芯片中的应用差异
| 应用场景 | LPCVD TEOS | PECVD TEOS |
|---|---|---|
| 栅氧化层 | ✔️ 优选（高纯度、低界面态） | ❌ 不适用（杂质影响阈值电压） |
| 钝化层 | ❌ 不适用（高温可能损伤金属层） | ✔️ 优选（低温沉积保护电极） |
| 层间介质 | ❌ 不适用（速率慢、成本高） | ✔️ 优选（快速填充、低成本） |
| 场氧隔离 | ✔️ 适用（高均匀性） | ❌ 不适用（深槽填充能力差） |
6. 碳化硅器件的特殊考量
高温兼容性：
LPCVD TEOS的高温工艺与SiC器件后段工艺（如高温退火）兼容性更好。
PECVD TEOS需避免后续高温步骤（薄膜可能开裂或脱附）。
界面特性：
LPCVD TEOS的SiO₂与SiC界面缺陷更低，适合栅氧（SiC MOSFET的关键）。
量产效率：
PECVD TEOS更适合SiC功率模块的钝化层（如Al₂O₃/SiO₂叠层），快速沉积降低成本。
热导率需求：
LPCVD TEOS的致密薄膜导热性更佳，适合高功率密度器件的散热设计。
>> 点击阅读全文
《LPCVD TEOS 与 PECVD TEOS 的综合对比》.docx
将本文下载保存，方便收藏和打印
导出文档
