85页PDF笔记分享（SiC 功率器件・模块  应用笔记；部分截图）

《SiC功率器件・模块 应用笔记》知识大纲总结

一、SiC半导体基础

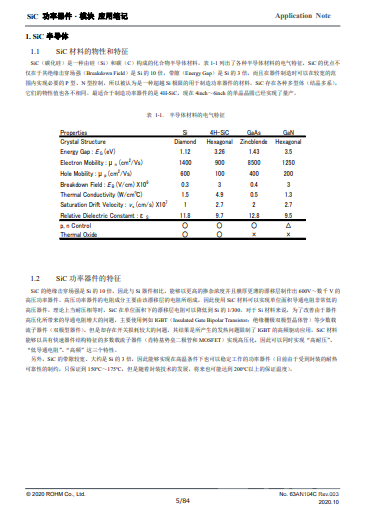

1. SiC材料特性

• 绝缘击穿场强是Si的10倍，带隙是Si的3倍

• 适合制作高压、高效率功率器件

• 4H-SiC是功率器件的主流多型体

2. SiC功率器件优势

• "高耐压"、"低导通电阻"、"高频"三大特性兼备

• 与Si器件相比，单位面积导通电阻可降低至1/300

• 无需使用IGBT等双极型器件即可实现高压、低损耗

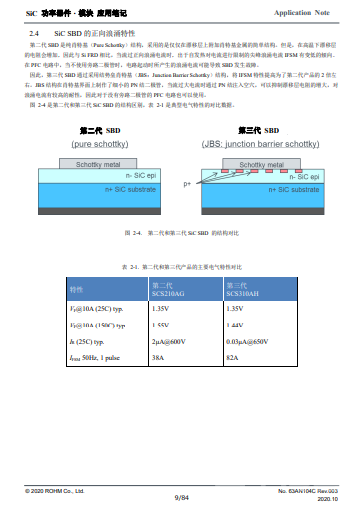

二、SiC SBD（肖特基势垒二极管）特性

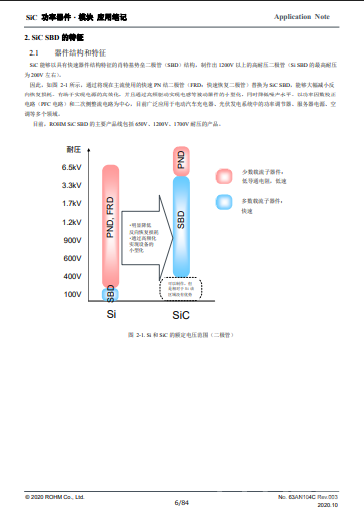

1. 器件结构与优势

• 多数载流子器件，无少数载流子积聚现象

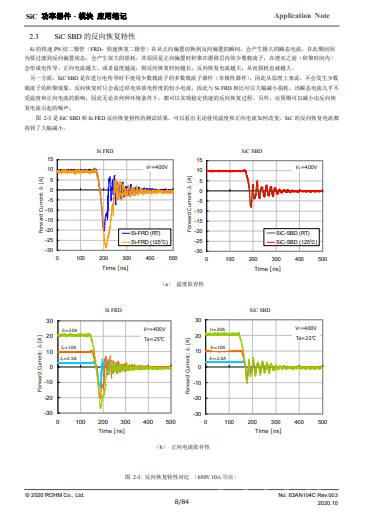

• 反向恢复损耗大幅减小，可达Si FRD的1/10以下

2. 关键特性

• 正向电压(VF)与Si FRD相当，约1V

• 温度升高时VF增大，不易发生热失控

• 反向恢复电流几乎不受温度和正向电流影响

3. 使用注意事项

• 串联使用不推荐（电压均衡困难）

• 并联使用无需均衡电路，但需使用相同批次产品

三、SiC MOSFET特性

1. 器件结构与优势

• 无需电导率调制即可实现高压、低导通电阻

• 无IGBT的拖尾电流，关断损耗大幅减小(约90%)

2. 关键参数特性

• 标准化导通电阻(RonA)远低于Si MOSFET

• 推荐栅极驱动电压18V(非传统10-15V)

• 导通电阻温度系数较低(650V产品更小)

• 体二极管具有超快速反向恢复特性(与SBD相当)

3. 开关特性

• 开关损耗温度依存性小(25-175℃范围内稳定)

• 开关速度受外接栅极电阻影响显著

• 漏极电流增大时，开通速度变慢，关断速度变快

4. 第三代沟槽栅极结构

• 通过沟槽结构降低沟道电阻

• 关断时栅极氧化膜电场强度降低35%

• RonA比第二代产品减小约50%

四、SiC器件应用关键技术

1. 栅极驱动设计

• 推荐驱动电压：18V左右

• 推荐外接栅极电阻：几Ω(小阻值)

• 推荐死区时间：根据应用条件确定

• 需考虑误导通对策和负浪涌对策

2. 封装技术

• 开尔文源极封装(TO-247-4L)：解决源极电感影响

• 有效改善开关损耗，尤其在大电流条件下

3. PCB Layout设计

• 驱动回路与主电路返回布线应分离

• 减少源极电感影响，提高开关性能

五、SiC功率模块

1. 模块特征

• 集成SiC SBD和MOSFET

• 具有NTC热敏电阻，用于温度监控

• 与IGBT模块相比，开关损耗大幅降低

2. 模块优势

• 与IGBT模块相比，总开关损耗可降低约90%

• 反向恢复损耗(Err)、开通损耗(Eon)、关断损耗(Eoff)均显著降低

3. 应用注意事项

• 误导通对策

• RBSOA(反向偏置安全工作区)特性

• 二极管在小电流、窄脉宽通电时的VDS浪涌问题
